炭素材料耐壓強度測定方法介紹
來源：天氏庫力 發布日期
2018-08-18 瀏覽：
耐壓強度是材料單位面積上所能承受的極限載荷。本測定方法規定了炭素材料耐壓強度的原理、儀器設備、試樣、試驗步驟、試驗結果。本標準適用于室溫下炭素材料耐壓強度的測定。
試驗原理：
采用圓柱形式試樣進行耐壓強度的測定。在試驗機上施加壓力，通過試樣破壞時的載荷與試樣的橫截面積計算耐壓強度，耐壓強度是計算試樣破壞時最初的載荷強度。
儀器和設備需求：
1、游標卡尺：測量范圍0mm~200mm，精度0.02mm。
2、萬能材料試驗機：精度1級(量程0-300KN)
3、鼓風干燥箱：具有自動調溫裝置，溫度可控制在110℃±5℃。(推薦：天氏庫力立式干燥箱/烤箱/烘箱)
鼓風干燥箱/烤箱/烘箱廣泛應用于生物化學、化工制藥、醫療衛生、農業科研、環境保護等研究應用領域。作為玻璃器皿的干燥、樣本的熱變性及熱硬化實驗、排除標本內的殘留水分、微生物用玻璃器皿的干熱殺菌、加熱實驗之前的預熱、加熱時的食物及化學物質硬化或軟化實驗、排除水分，延長食品在嚴酷條件下的保存時間和建筑材料、電子元件的干燥和耐熱實驗等干燥、烘焙、消毒、滅菌以及物質變性試驗之用。

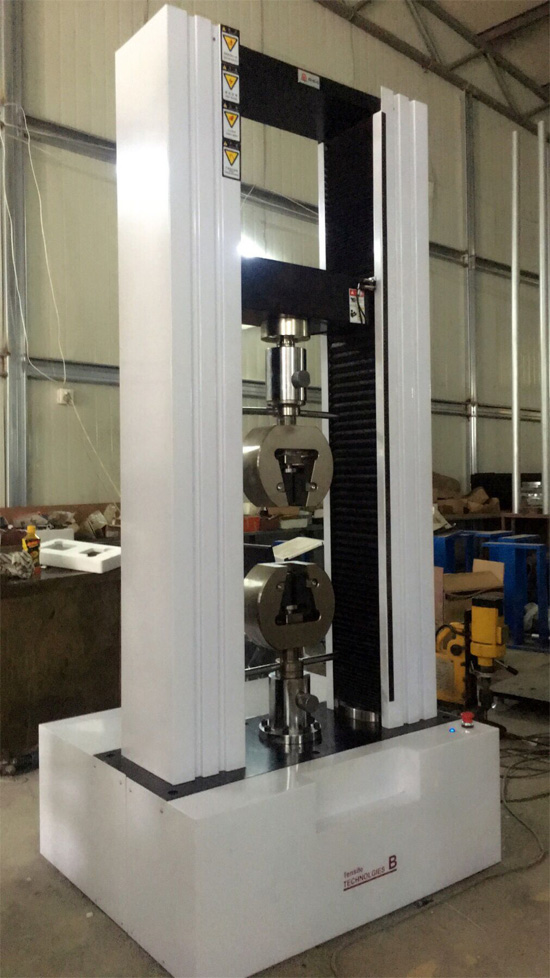

300KN萬能材料試驗機
試樣制備：
1、底部炭塊、側部炭塊、預焙陽極、陰極糊分別按GB/T 26297.1、GB/T 26297.2、GB/T 26297.3、GB/T 26297.4的規定或者雙方協商進行取樣。
2、取樣后，將底部炭塊、側部炭塊、預焙陽極的試樣加工為直徑50.0mm±0.4mm，高度為50mm±0.1mm，兩個面的平行度為±0.05mm的圓柱體。對于陰極糊試樣，取樣后按照YS/T63.1焙燒，再進行耐壓試驗。
3、將試樣置于烘箱中，于110℃±5℃下干燥至少2h,取出冷卻備用。
4、試樣尺寸
4.1圓柱形：試樣直徑φ45mm±0.1mm；高40mm±0.1mm
4.2化學陽極板：試樣直徑φ35mm±0.1mm；高30mm±0.1mm
4.3方型：試樣（長）40mm±0.1mm×（寬）40mm±0.1mm×（高）40mm±0.1mm并標明加壓面
5、加工后試樣的平行度偏差不得大于0.1mm/100mm,粗糙度為Ra3.2μm。
6、加工后的試樣外觀，應無可見的裂紋或瑕疵。
試驗步驟如下：
1、試樣尺寸的測定：用游標卡尺沿試樣的軸向測量直徑4次，取其算術平均值，計算試樣初始截面積。
2、將試樣放在耐壓強度試驗機的工作面中心處，以每秒3KN/cm²的速度，連續、無沖擊性的施加荷重，直至試樣破壞位置，記錄試樣破壞時的載荷。
3、根據試樣的耐壓強度計算公式計算試驗結果。

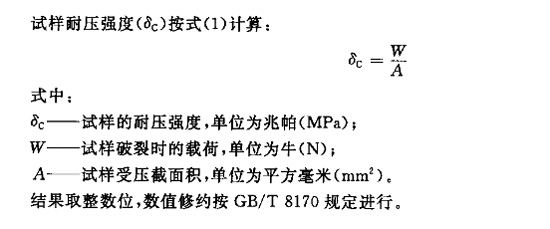

結果計算（計算公式如下圖）：
試驗報告：
試驗報告應包括下列內容：
1、委托單位；
2、試樣編號、名稱及規格
3、試驗結果的單值及其平均值
4、試驗單位
5、審核人員
6、試驗日期
推薦閱讀
【本文標簽】：耐壓強度測定,炭素材料耐壓強度測定方法,萬能試驗機測定耐壓強
【責任編輯】：天氏庫力 版權所有：http://www.vnetr.cn/轉載請注明出處
