密封膠的力學性能及測試儀器介紹
來源：天氏庫力 發(fā)布日期
2018-12-21 瀏覽：
密封膠的主要力學性能有如下幾種：
1.硬度：硬度是指密封膠完全固化成為橡膠體之后的硬度，屬于產(chǎn)品物理機械性能之一。硬度是指材料抵抗企圖物質(zhì)刻劃或壓入其表面的能力。根據(jù)測定硬度方法的不同，硬度的表示方法有布氏硬度、洛氏硬度、邵氏硬度等多種方法。國家規(guī)定用邵氏A硬度。標準的硬度值是按照國標方法制作試件用硬度測定儀檢測出來的。密封膠的硬度高，表面密封膠剛性強，彈性及柔性不足；硬度小就相反，彈性和柔性好，剛性不足。因此密封膠既不是越硬越好，也不是越軟越好，而是根據(jù)實際需要有一定的范圍要求。
2.拉伸強度：拉伸強度也是密封膠完全固化之后的機械性能之一。拉伸強度又稱抗張強度，扯斷強度，俗稱拉力。是指材料受到拉力時抵抗破壞的能力。拉伸強度值也是按國家標準規(guī)定的方法檢測出來的。密封膠根據(jù)其使用的需要是要有一定強度要求的,特別是結(jié)構(gòu)膠,更是在國標中明確規(guī)定了強度的最低值,強度太差的密封膠是不能滿足使用需要的。但是,如果過分強調(diào)密封膠的強度而忽略了彈性也是不可進取的。
3.伸長率：伸長率是密封膠完全固化之后的彈性表現(xiàn)，也屬于機械性能之一，指材料在拉伸時的總伸長與原長之間比值的百分率。彈性好的密封膠就會有較大的伸長率。作為伸長率的最低要求，密封膠必須滿足國家標準中定伸性能的要求。
4.拉伸模量和位移能力。拉伸模量和位移能力是上述幾個機械性能的綜合性能表現(xiàn)。拉伸模量表征的是密封膠拉伸到一定伸長率時產(chǎn)生的強度。因此摸量的表示方法是同時與伸長率一起的，如伸長25%時拉伸摸量是0.46Mpa。位移能力是表示由于基材熱脹冷縮導(dǎo)致接縫變位時密封膠所能承受的變位能力。比如我們稱密封膠具有±25%的位移能力，就表明使用該產(chǎn)品的膠縫可以承受原來寬度25%的拉伸與壓縮，例如原膠縫寬度為12mm，它最大可以壓縮到9mm，拉伸到15mm。位移能力可以用拉伸壓縮循環(huán)或冷拉熱壓循環(huán)的方法檢測出來。
5.對基材的粘接性。這是密封膠實際使用中很重要的一項性能，密封膠必須對實際使用的基材有良好的粘接性才能使用。檢驗粘接性的簡便方法是將基材用適當?shù)娜軇┗蛳礈靹┣鍧嵏蓛舨⒏稍锖螅⒚芊饽z打在上面，待密封膠固化之后（約3-5天），用手剝離密封膠觀察粘接情況。 有條件的客戶可以使用剝離強度試驗機檢測粘接強度。
注意：拉動完全固化后的膠條可以對強度、彈性和伸長率進行相對判斷。進行這一實驗時必須注意：我們平常是將膠條打在紙上的，從紙上撕下膠條后，往往在膠條上粘了一層紙，如果這樣拉動膠條，由于紙是沒有彈性的，一拉就會撕裂，同時粘在紙上的膠條也就會撕裂開一個口子，由于硅酮密封膠抗撕裂強度一般都比較低，拉伸產(chǎn)生的應(yīng)力會集中在撕裂處，很容易從這里拉斷膠條，影響觀察判斷。正確的做法是將膠條打在塑料薄膜上，待膠條完全固化后拉動膠條對性能進行判斷。
測試密封膠力學性能需要以下幾種儀器：

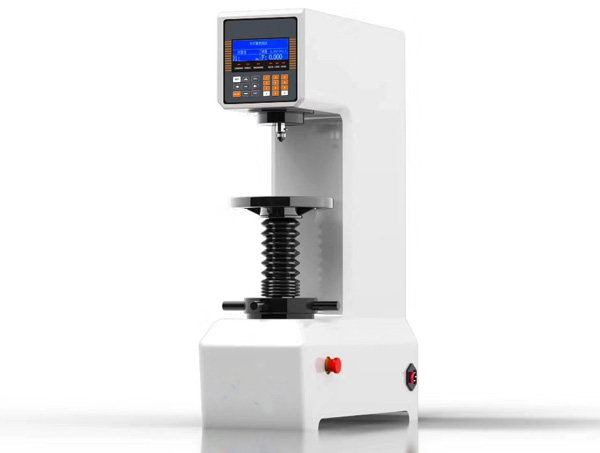

1.測試硬度需要儀器—硬度計（維氏硬度計）

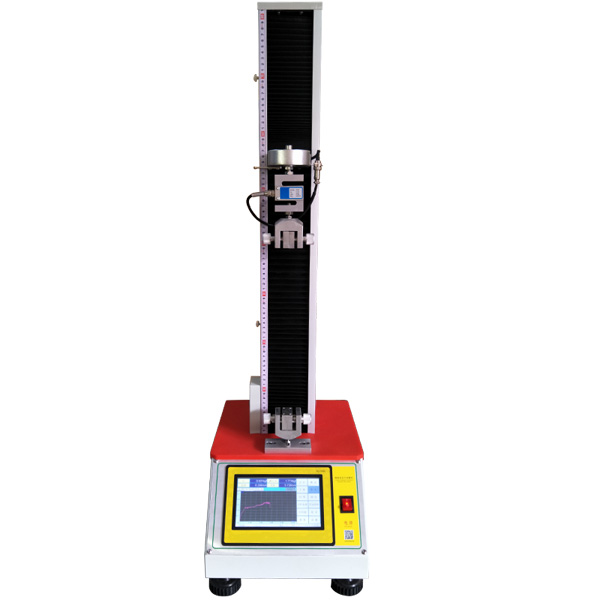

2.測試拉伸強度、伸長率、拉伸模量、粘接強度需要的儀器—電子拉力機（量程：0-50kg）
除了以上一些力學性能，不干膠還需要檢測的一些性能有：外觀，擠出性，觸變性，固化性能等。更多關(guān)于其性能的測試具體方法可以向我們咨詢。
推薦閱讀
【本文標簽】：密封膠的力學性能
【責任編輯】：天氏庫力 版權(quán)所有：http://www.vnetr.cn/轉(zhuǎn)載請注明出處
