臥式拉力機測試錨桿的可行性分析
來源：天氏庫力 發布日期
2018-06-25 瀏覽：
錨桿最先由德國人開始使用，錨桿以其結構簡單，施工方便，成本低，適應性強在土木工程中得到廣泛應用。錨桿是當代煤礦當中巷道支護的最基本的組成部分，他將巷道的圍巖加固在一起，使圍巖自身支護自身?，F在錨桿不僅用于礦山，也用于工程技術中，對邊坡，隧道，壩體進行主體加固。而用戶的錨桿是用來鉆巖洞的，所以錨桿在投入使用前需要質量檢測，主要是錨桿的抗拉強度測試。
錨桿抗拉強度測試我們第一個想到的就是拉力機（萬能材料試驗機），但是錨桿具有長度較長，硬度較硬等特性，不是用一般的萬能材料試驗機就可以完成測試的。這就需要用到我們行業內所說的臥式拉力試驗機，此種拉力機完全非標，采用機架整體鋼板焊接框架結構，單出桿雙作用活塞缸施加試驗力，圓柱銷插裝試樣，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，拉伸空間可以定制，有效拉伸行程也可以定制，力值最大甚至能做到2000噸，完全能滿足錨桿的檢測需求。臥式拉力機不僅能用于錨桿檢測，更多的用于吊裝帶類、鏈類以及繩索類做產品拉伸測試，具有操作靈活方便,加載緩慢平穩,機體承載能力強等優點。

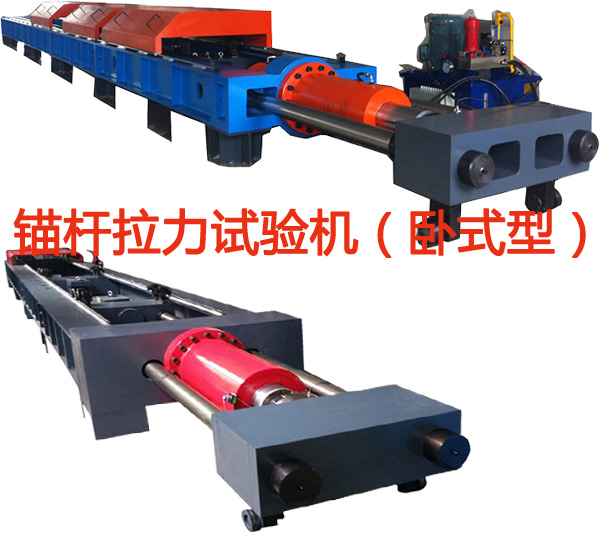

下面介紹一下我們天氏庫力的臥式拉力試驗機：（如下圖）
錨桿臥式拉力機核心參數：
|
型號 |
TSKL-300B、TSKL-600B、TSKL-1000B |
|
最大負荷 |
300KN、600KN、1000KN |
|
有效測力范圍 |
2%～100%F·S（全程不分檔）
|
|
負荷控制精度 |
優于示值的±1% |
|
負荷分辨率 |
500000碼，且全程分辨率不變 |
|
拉伸空間 |
8000mm（插銷間隔 500 mm） |
|
位移示值精度 |
優于示值的±1% |
|
位移分辨率 |
0.001mm |
|
位移控制精度 |
優于示值的±1% |
|
活塞行程 |
1000mm（可選配2000mm） |
|
活塞移動速度范圍 |
0.1-100mm/min |
|
試驗寬度（內凈寬） |
500mm |
|
應力控制精度 |
優于示值的±1% |
|
結構形式 |
雙空間雙作用油缸框架結構 |
|
驅動控制方式 |
微機控制電液伺服 |
|
過載保護 |
103％過載保護(無變形、無機械損傷) |
|
整機噪聲 |
≤80dB |
|
試驗類型 |
常溫拉伸等 |
|
總功率 |
6kw(三相五線制AC380V 50Hz) |
|
外形尺寸 |
約11000×1100×700（長×寬×高mm） |
|
重量 |
約4000kg |
錨桿臥式拉力機技術特點：
1.錨桿臥式拉力機采用特制超厚鉗口座，在鉗口夾持試樣時，使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2.在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3.錨桿拉力試驗機具有等速應力，等速應變，等速位移，拉伸控制，程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。
4.測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式，可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5.試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。
6.根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
7.試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
8.根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線上找到試驗結果的相關對應點。
9.用戶可根據實際需求任意編輯標準文本報表格式或EXCEL文本報表格式。
10.微機控制錨桿拉力試驗機當負荷超過滿量程的2%-5%時自動過載保護停機。
