液壓拉力機分為電液伺服萬能試驗機和屏顯液壓萬能試驗機，本文我們分別為大家介紹一下天氏庫力這兩種液壓拉力機的操作方法與規程。

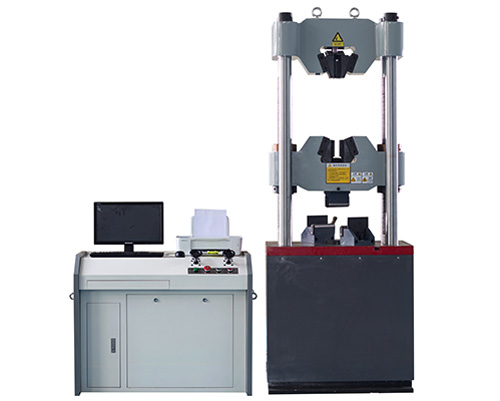

電液伺服萬能試驗機
1、開機
接通三相電源，啟動計算機，打開桌面上的測控軟件 ；按下控制柜上的“啟動”按鈕。
2、選擇試驗方案
點擊軟件上試驗方法 按鈕 ，選擇相對應的試驗方法；點擊數據版 ，點擊數據版上新建按鈕新建試驗 ，輸入試件信息，點擊數據版關閉按鈕。
3、試驗過程
3.1拉伸試驗：通過手控盒“下夾緊”夾緊試樣；控制板選擇5mm/min的速度，點擊軟件上的上升按鈕 ，使位移上升2~3mm，點擊軟件上的停止按鈕 ，點擊軟件上力值清零；按手控盒的“上升”、“下降”調節橫梁的位置到合適；通過手控盒的“上夾緊”夾緊試樣，安裝引伸計到試棒上；在控制板上選擇合適的速度（金屬材料一般用5mm/min），點擊軟件上的開始按鈕，當變形窗口到0.3mm同時軟件會提示取下引伸計，把試棒上的引伸計取下來，加載直至試樣斷裂，斷裂后按手控盒“下松開”鍵和“上松開”取下試樣，點擊軟件上的下降按鈕 使 位移下降至不變化，點擊軟件上位移清零 ；測量試樣斷后標距及斷后截面積等數據，點擊數據版 ，測量數據輸入數據版中，并點擊保存鍵。
3.2壓縮及彎曲試驗：控制板選擇5mm/min的速度，點擊軟件上的上升按鈕，使位移上升2~3mm，點擊軟件上的停止按鈕 ，點擊軟件上力值清零 ；按手控盒的“上升”、“下降”調節橫梁的位置到合適；在控制板上選擇合適的速度（金屬材料一般用2mm/min），點擊軟件上的開始按鈕，直至試樣破壞或者到達一定力值，點擊軟件上的下降按鈕 使 位移下降至不變化，點擊軟件上位移清零；取下試樣并做記錄。
4、試驗結果
觀察數據版中數據，觀察曲線，點擊打印報告 輸出報告并打印。
5、試驗結束
關閉油泵電源，關閉電腦，斷開三相電源。

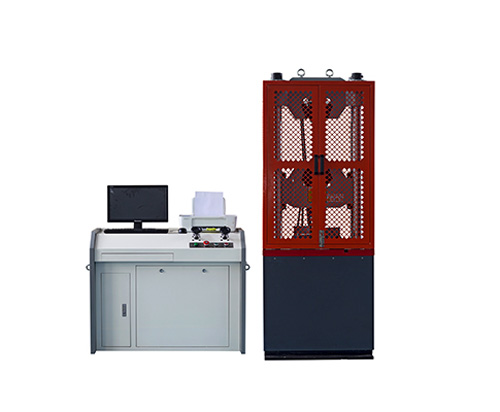

屏顯液壓萬能試驗機
1、開機
接通三相電源，啟動計算機，打開桌面上的測控軟件 ；按下控制柜上的“啟動”按鈕。
2、選擇試驗方案
點擊軟件上試驗方法按鈕 ，選擇相對應的試驗方法；點擊數據版，點擊數據版上新建按鈕新建試驗 ，輸入試件信息，點擊數據版關閉按鈕。
3、試驗過程
3.1拉伸試驗：通過手控盒“下夾緊”夾緊試樣；慢慢打開“送油閥”向左旋轉把手，使位移上升2~3mm，關閉“送油閥”向右旋轉到位，點擊軟件上力值清零；按手控盒的“上升”、“下降”調節橫梁的位置到合適；通過手控盒的“上夾緊”夾緊試樣；安裝引伸計到試棒上；點擊軟件上的開始 按鈕，再次慢慢打開“送油閥”向左旋轉把手直至變形窗口 到0.3mm同時軟件會提示取下引伸計 ，把試棒上的引伸計取下來，加載直至試樣斷裂；斷裂后立刻關閉“送油閥”向右旋轉到位，按手控盒“下松開”鍵和“上松開”取下試樣，打開“回油閥”向左旋轉把手使 位移下降至不變化，關閉“回油閥”向右旋轉把手到位，點擊軟件上位移清零；測量試樣斷后標距及斷后截面積等數據，點擊數據版 ，測量數據輸入數據版中，并點擊保存鍵 。
3.2壓縮及彎曲試驗：慢慢打開“送油閥”向左旋轉把手，使位移上升2~3mm，關閉“送油閥”向右旋轉到位，點擊軟件上力值清零；放上試樣，按手控盒的“上升”、“下降”調節橫梁的位置到合適；點擊軟件上開始按鈕，再次慢慢打開“送油閥”向左旋轉把手直至試樣破壞，破壞后立刻關閉送油閥，按手控盒“上升”鍵降上升橫梁，打開“回油閥”向左旋轉把手使位移下降至不變化，關閉“回油閥”向右旋轉把手到位，點擊軟件上位移清零 ；取下試樣并做記錄。
4、試驗結果
觀察數據版中數據，觀察曲線，點擊打印報告輸出報告并打印。
5、試驗結束
關閉油泵電源，關閉電腦，斷開三相電源，清理鉗口殘渣，整理桌面。
注意：
使用引伸計時候：設置——變形來源——先軸向引伸計后橫梁位移；
未配引伸計時候：設置——變形來源——位移。
