拉力試驗機引伸計使用規范說明
來源：天氏庫力 發布日期
2018-08-28 瀏覽：
引伸計是拉力試驗機等的重要組成部件，引伸計就是能精確測定材料在特征應變條件下的應變數據，并且具備較高分辨率與較高準確度的應變測試儀器。下面我們就來介紹一下引伸計的正確使用規范和方法。
首先是引伸計的正確安裝：在裝夾引伸計時，將引伸計輕輕拿起，把標距桿墊片卡在力臂與標桿之間，壓緊兩力臂，使兩刀刃垂直觸摸試樣，用彈簧或橡皮筋將引伸計綁在試樣上，裝好后取出標距桿墊片，使力臂與標距桿之間堅持0.5mm的空地。
電子拉力試驗機引伸計的結構原理： 引伸計由裝有一個千分表和一套使用球鉸作為支點構成的杠桿組織而構成。用手抓住球鉸引伸計，將試樣裝入標距叉中，用尖頭螺釘卡緊試樣，使上、下標距叉與試樣聯成一體。在拉力效果下，試樣伸長ΔL。在試樣變形過程中，其上標距叉不發作滾動，而下標距叉因?yàn)榍蜚q的效果滾動了一細小角度。球鉸中間至千分表測桿軸線的間隔等于球鉸中間至試樣軸線間隔的兩倍。所以，千分表的變形讀數為試樣軸線在標距內伸長的兩倍。因?yàn)榍Х直淼臄U(kuò)大倍數為1000，故該引伸計的擴大倍數為2000。也就是球鉸式引伸計千分表長針走動一格時，試樣伸長1/2000mm。

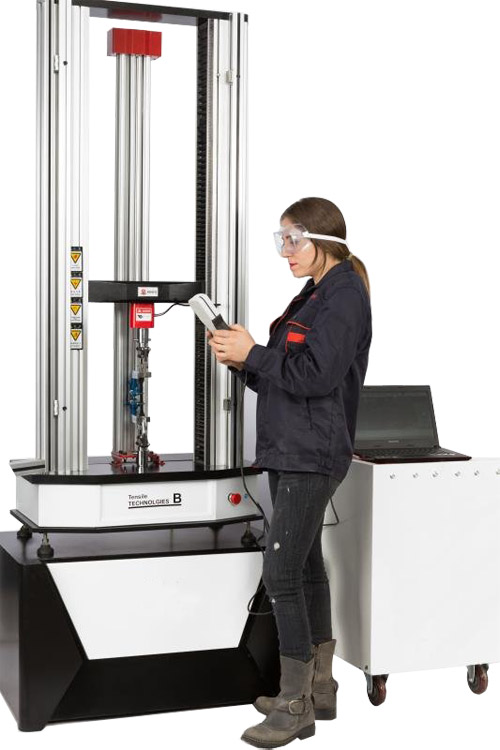

在使用拉力試驗機時，要注意引伸計的裝夾、跟蹤與取下來的時機。關于鋼材的拉伸試驗，若是需求取最大力下的總伸長，那么引伸計就必須跟蹤到最大力往后再取下。關于薄板等拉斷后沖擊不大的試樣，引伸計能夠直接跟蹤到試樣開裂。但是關于拉力較大的試樣，最棒的辦法是拉力機拉伸到最大力往后初步堅持橫梁方位不動，等取下引伸計往后再把試樣拉斷。
值得一提的是有的拉力試驗機的夾具在夾緊試樣時會發出一個初始力，所以記住必定要把初始力消除后再夾持引伸計，這樣引伸計夾持的標距才是試樣在安閑狀態下的初始標距。
其他主要注意事項：
1、依據所測量試樣尺度的實踐需要，調整引伸計標距。使引伸計的標距等于所測量試樣要求的標距。
2、將試樣安裝在拉力試驗機的上、下夾頭中。進行資料的彈性模量測驗時，可對試樣施加必定的初載荷F0(相應于彈性變形載荷的5%～10%)。然后把引伸計小心腸裝在試樣上，查看調整引伸計與試樣的觸摸松緊是不是適合，表盤指針滾動是不是靈敏。
3、確認測驗體系安裝正確后，便可進行正式試驗。
4、引伸計安裝在試樣上時，應盡可能地使拉力試驗機的縱向?qū)ΨQ平面與試樣軸線處在同一平面內，不得使標距叉發作顯著的擺布歪斜。試樣的實際變形，肯定不允許超出引伸計的量程，否則引伸計就會損壞。
常見的電子引伸計有小變形和大變形兩種：

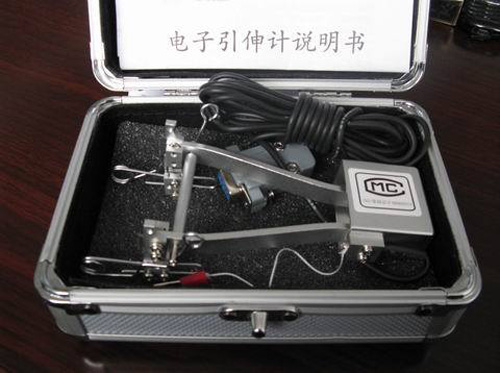

小變形引伸計如下：
大變形引伸計如下：
