三類屈服的強度辨析

來源：天氏庫力發布日期 2024-11-23 瀏覽：

在談到材料的“彈性設計”時，大家或許可以不去過分關注材料的抗拉強度，也無需在意其斷后延伸率，但材料的屈服強度卻是無法忽略的核心指標。屈服強度不僅決定了材料在受力時何時開始發生塑性變形，還在很大程度上影響了結構設計的安全性和使用壽命。因此，屈服強度作為材料在力學性能中的關鍵參數，尤其在金屬材料的機械性能測試中具有重要的評價意義。本文小編將系統性地分析屈服強度的上下屈服強度和規定塑性延伸強度，從定義、測試方法到其實際應用，全面闡釋屈服強度在工程設計與應用中的重要性。

一、屈服強度的基本概念

屈服強度（Yield Strength）是指材料在拉伸或壓縮等外力作用下，開始產生不可逆的塑性變形時的應力值。當應力超過這個臨界點后，材料的應變不再完全恢復，出現永久性變形。屈服強度是材料在塑性階段的強度表征，對許多工程材料的結構設計具有指導意義，尤其在結構材料的選擇中，屈服強度是決定材料能否承受一定荷載的關鍵指標。

“屈服強度”的類別指的是常見的——上屈服強度ReH、下屈服強度ReL、規定塑性延伸強度Rp0.2（應變0.2%時對應的強度）。

上屈服強度，下屈服強度

上屈服強度（Upper Yield Strength）是應力剛剛達到屈服點時的最大應力值，通常是材料發生屈服的瞬間應力。上屈服強度標志著材料開始進入塑性變形狀態。上屈服強度的出現主要是由于材料內部的位錯滑移開始進行，而材料表面卻尚未充分滑移，導致應力暫時增高。

下屈服強度（Lower Yield Strength）是材料在塑性流動階段應力趨于平穩的應力值。它代表了材料在屈服平臺上穩定流動時的應力水平。與上屈服強度相比，下屈服強度更接近材料在實際工作中承受的應力狀態，因此常用來作為結構設計的參考值。

上屈服強度ReH、下屈服強度ReL處在同一種材料的應力-應變曲線中的不同位置。

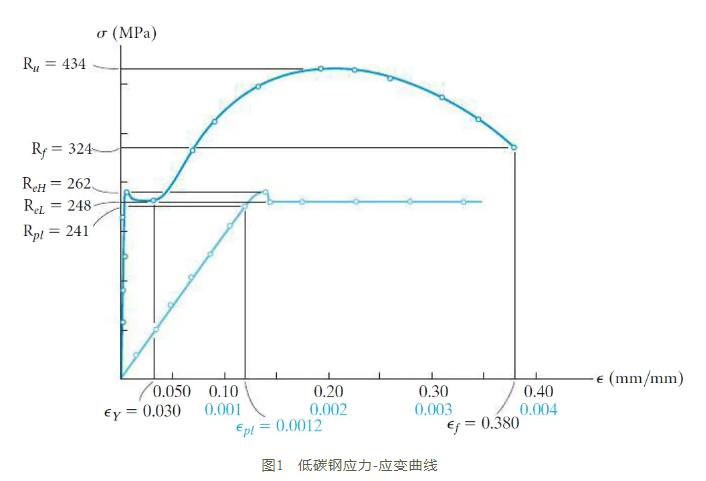

如圖1所示某鋼材應力-應變曲線，ReH、ReL分別代表材料屈服階段的最大值和最小值。

圖1中的淺藍色曲線是截取的深藍色曲線彈性階段曲線的放大版（橫向擴大100倍）。

Rpl=241MPa指的是彈性極限，在此之前，材料在外荷載作用下，表現為純線性，卸除荷載之后，材料可以完全恢復原始狀態，彈性極限對應的應變?yōu)?.0012；然后是ReH——上屈服強度262MPa，緊接著應力驟降至ReL——下屈服強度248MPa，此時對應的應變?yōu)?.03，是彈性極限的25倍；再然后材料歷經應變硬化階段直至達到抗拉極限Ru=434MPa；最后在頸縮過程中達到斷裂，Rf——破環強度324MPa，此時對應的應變?yōu)?.38，是彈性極限的317倍！

對于不同的材料，有的要求取上屈服強度，有的要求取下屈服強度。例如，延性較弱的螺栓，發生破壞的時候比較突然，保守考慮一般取下屈服強度ReL，而延性較好的合金鋼Q355B，破壞過程明顯相對肉眼可見，一般要求上屈服強度ReH即可。

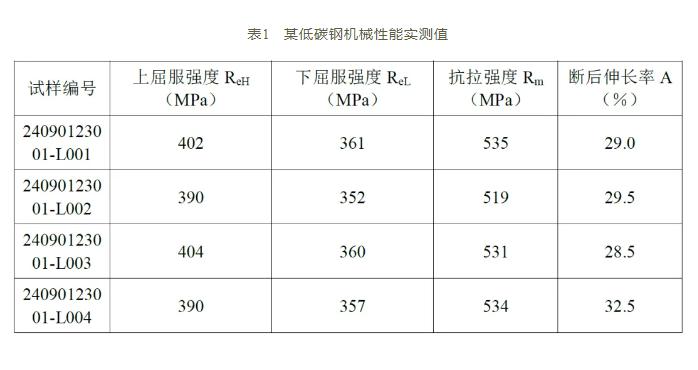

一般低合金鋼的上屈服強度比下屈服強度高出10%左右，如表1所示某低合金鋼實測ReH、ReL。

規定塑性延伸強度

最后一個是規定塑性延伸強度Rp0.2。

規定塑性延伸強度（Proof Stress at Specified Plastic Elongation），也稱為規定屈服強度，是指材料在達到某一預設永久變形（通常為0.2%）時的應力值，用符號Rp0.2表示。與上下屈服強度不同，規定塑性延伸強度適用于沒有明顯屈服平臺的材料，如高強度合金、硬化后的金屬材料等。

在測量規定塑性延伸強度時，通常使用應力-應變曲線上的補償法，即沿彈性段曲線的斜率平移一條直線，直線與曲線的交點處的應力即為規定塑性延伸強度。這個指標對于那些塑性流動階段不顯著的材料尤其重要，因?yàn)樗茌^好地表征材料的抗變形能力。

這個參數是針對應力-應變曲線沒那么標準，以至于難以找到屈服強度（無論是ReH還是ReL）的材料，典型如鋁。

對于這類屈服點不甚顯著的材料，行業一般采用“偏移法”選定材料屈服強度。

所謂“偏移法”是什么意思？

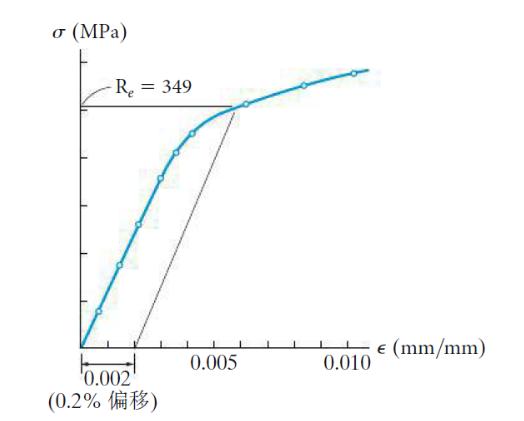

雖然這類材料的應力-應變曲線不像低碳鋼那么典型，但是有一點是一致的——曲線前期都是線性的。業內正是利用這一點，將純線性的前一段沿應變軸平移0.002（即0.2%），然后把平移之后的直線與原曲線的交點定為材料的屈服強度（如圖2所示）。

值得說明的是，除了金屬，檢測塑料的屈服強度有時候也可以采用0.2%偏移法。而有的金屬材料并不以0.2%對應的強度，而是以其他更大的應變（比方說0.4%）對應的強度作為屈服強度。

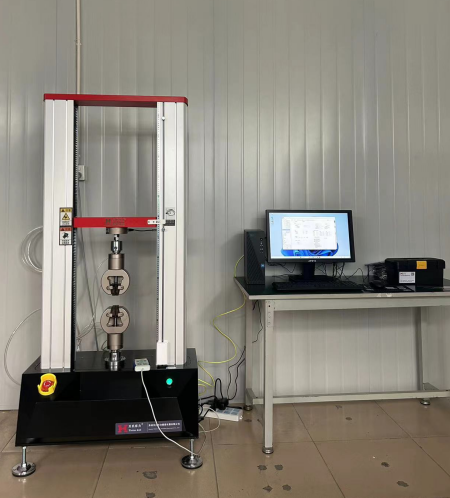

雙柱拉力試驗機示意圖

屈服強度的測試方法

屈服強度的測試一般通過拉伸試驗進行。將試樣裝在拉伸試驗機上，逐步增加負荷，并記錄試樣的應力-應變曲線。當曲線從線性關系轉為非線性時，即為屈服點。對于具有上下屈服現象的材料，應測得上屈服強度和下屈服強度；對于無明顯屈服平臺的材料，則通過規定塑性延伸法獲得屈服強度。

常見的測試步驟：

準備試樣：加工符合標準尺寸的試樣。
夾持試樣：將試樣固定在拉伸試驗機上。
加載測試：在逐步增加負荷的過程中記錄應力和應變。
讀取屈服點：觀察應力-應變曲線中的屈服轉折點，確定屈服強度值。
規定屈服強度測量：對于沒有屈服平臺的材料，按預設的塑性變形標準進行屈服點計算。

屈服強度作為材料在塑性變形階段的重要參數，涵蓋了上屈服強度、下屈服強度以及規定塑性延伸強度三個方面。對于不同類型的材料和應用場景，這些屈服強度參數提供了具體的強度評價指標。在材料的工程應用中，合理利用和理解不同屈服強度的含義和測試方法，可以提高結構的設計效率和使用安全性。

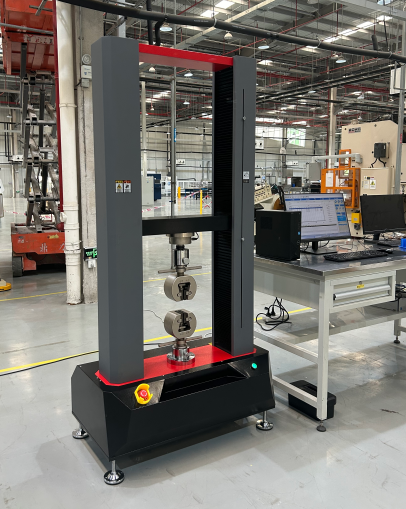

雙柱拉力試驗機示意圖
