一、開機前檢查
1、檢查主機電源插頭是否插牢。
2、檢査電控柜4個插頭是否插牢。
3、檢查防護罩上主機接線板是否插牢。
4、檢查當前砧座及試樣架是否與所需試驗的試樣相符。
5、檢査砧座、試樣架、外錘頭的安裝是否牢固。
6、檢查妨護罩是否關閉緊密。
7、檢查壓縮空氣是否在0.4-0.7MPA之間。
8、檢査自動送樣裝置是否在初始位置。
二、開機后檢查
1、檢查錘體是否在掛鉤上,如沒有,請在觸摸屏上點抓錘,此時脫鉤氣閥應動作,吊鉤張開,電機帶動移動梁下移進行抓錘,錘體上的掛鉤進入吊鉤內時觸發錘體就應信號,電機停轉,抓錘完成。當錘體已就位時,此按鈕無效。
2、確定錘體高度在一米左右,如沒有,請點定位,移動梁攜帶錘體進行尋找基準位動作。到達指定高度時會觸發該處的到位信號定位完成。
3、點送樣一次,送樣氣閥動作,通過氣缸驅動四連桿機構將試樣架送到預備放樣區域,再點送樣一次,這樣裝置應能復位到初始狀態。
4、如操作過程正常,則可開始試驗。

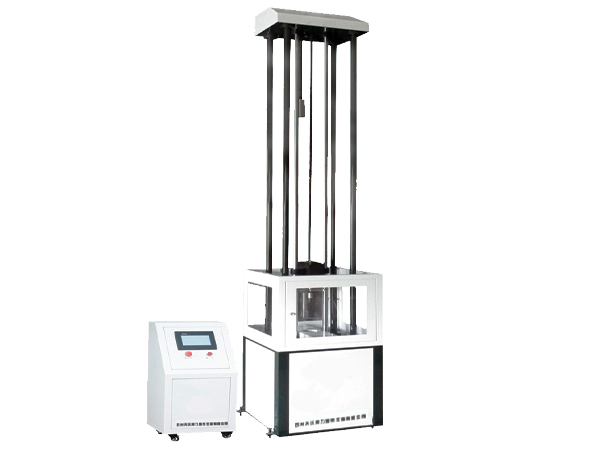

落錘沖擊試驗機
三、試驗操作
1、自動控制操作
(1)先根據試樣類型在觸模屏上選擇相對應的試樣類型。
(2)再根據需要沖擊的試樣進行所需高度設置,并在觸模屏上輸入進去?；蛑苯虞斎胨璧臎_擊能量。
(3)按預備鍵,此時試驗機會自動將錘體提升到所設高度,送樣裝置會自動運行到準備放樣狀態。
(4)將試樣從低溫箱取出放在送樣裝置上。
(5)雙手按住兩個試驗啟動鍵,此時送樣裝置會將試樣送到砧座上試驗機會自動檢測試樣就位,然后錘體會自動落下。
(6)如果沒有放試樣、防護門沒關好、錘體沒提到位,按落錘鍵是無效的。
(7)沖擊完成后,再次按預備鍵,移動梁會自動抓錘并提錘,送樣裝置會自動將麻樣回收等待清理及第二次送樣。
(8)清掃試樣,如果必要,可打開防護網罩對內部進清掃。
(9)如不需更改沖擊高度,可直接再重夏進行試驗。如果需更改沖擊高度,則從第一步開始重新設置后進行試驗。
(10)如需更換砧座及試樣架等,則需關機后進行操作,操作完成。
(11)如試驗完畢,請在觸摸屏上切換到分控操作,點抓錘,抓錘完成后再點定位,定位完成后點送樣一次,送樣機構上升,此時清掃試樣,再點送樣一次,送樣裝置復位,此時可安全關機。
2、分步控制操作
在分控窗口可以進行如下操作：
抓錘:脫鉤打開,移動梁下降進行抓錘,觸發抓錘信號后,脫鉤關閉。
定位:移動梁上升尋找定位信號。
提錘:移動梁上升至預定高度。
送樣:送樣機構會將放在上面的試樣送到預定沖擊位置。
落錘:脫鉤氣閥打開,錘體從預定高度自由落下,沖擊試樣。
停止:可停止當前正在進行的工序。
3、手動控制操作
請參照觸摸屏上所顯示的操作按鍵進行操作。
4、試樣砧座及支承臺、終止臺更換
更換試樣砧座及支承臺、終止臺前應先手動將錘體提升到一米高度左右到露出光桿側孔,并將送樣裝置升起來,在光桿徑向孔內插入根安全銷,然后關閉汽源,排掉氣管內的壓力氣體,再將主機電源關閉,打開防護罩,即可進行操作。
