金屬拉伸時(shí)速度不宜太快的原因？
來源：天氏庫力 發(fā)布日期
2018-12-04 瀏覽：

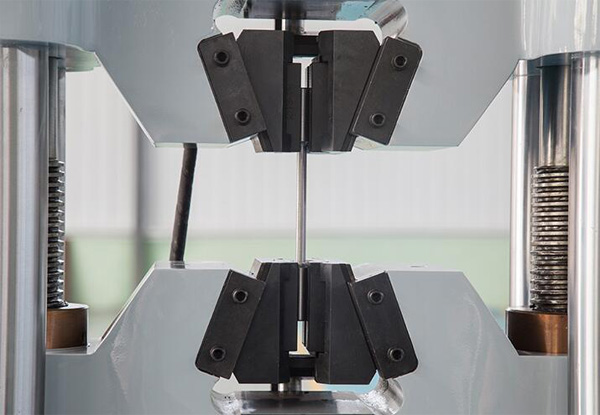

金屬拉伸試驗(yàn)速度不能太快的原因？原來，在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大。這時(shí)候如果以橫梁位移控制來做拉伸試驗(yàn)，那么速度太快會(huì)導(dǎo)致整個(gè)彈性段很快就被沖過去。因此金屬拉伸試驗(yàn)加載速度不能太快。

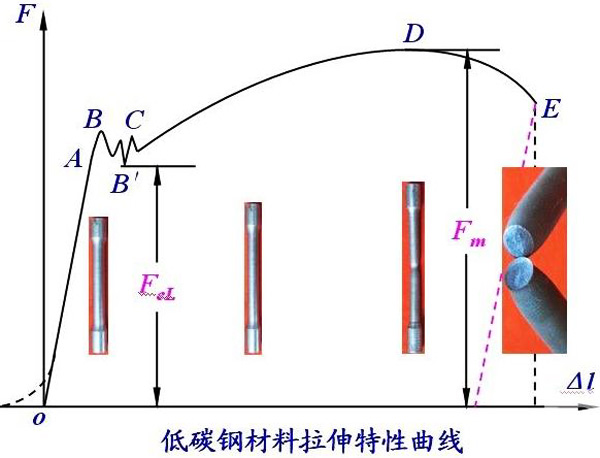

低碳鋼材料拉伸特性曲線
以彈性模量為200Gpa的普通鋼材為例，如果標(biāo)距為50mm的材料，在彈性段內(nèi)如以10mm/min的速度進(jìn)行拉伸試驗(yàn)，那么實(shí)際的應(yīng)力速率為 200000N/mm2S-1×10mm/min×1min/60S×1/50mm=666N/mm2S-1 一般的鋼材屈服強(qiáng)度就小于600Mpa，所以只需要1秒鐘就把試樣拉到了屈服，這個(gè)速度顯然太快。所以在彈性段，一般都選擇采用應(yīng)力速率控制或者負(fù)荷控制。塑性較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，所以為了防止拉伸速度過快，一般采用應(yīng)變控制或者橫梁位移控制。所以在GB228-2002里面建議了，“在彈性范圍和直至上屈服強(qiáng)度，試驗(yàn)機(jī)夾頭的分離速率應(yīng)盡可能保持恒定并在規(guī)定的應(yīng)力速率的范圍內(nèi)（材料彈性模量E/（N/mm2）＜150000，應(yīng)力速率控制范圍為2-20（N/mm2） · s-1、材料彈性模量E/（N/mm2）≥150000，應(yīng)力速率控制范圍為6—60（N/mm2） · s-1。若僅測定下屈服強(qiáng)度，在試樣平行長度的屈服期間應(yīng)變速率應(yīng)在0.00025/s～0.0025/s之間。平行長度內(nèi)的應(yīng)變速率應(yīng)盡可能保持恒定。
金屬拉伸測試
在塑性范圍和直至規(guī)定強(qiáng)度（規(guī)定非比例延伸強(qiáng)度、規(guī)定總延伸強(qiáng)度和規(guī)定殘余延伸強(qiáng)度）應(yīng)變速率不應(yīng)超過0.0025/s”。這里面有一個(gè)很關(guān)鍵的問題，就是應(yīng)力速度與應(yīng)變速度的切換點(diǎn)的問題。最好是在彈性段結(jié)束的點(diǎn)進(jìn)行應(yīng)力速度到應(yīng)變速度的切換。在切換的過程中要保證沒有沖擊、沒有掉力。這是拉力試驗(yàn)機(jī)的一個(gè)非常關(guān)鍵的技術(shù)。
推薦閱讀
【本文標(biāo)簽】：拉伸速度,金屬拉伸速度不宜太快
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.vnetr.cn/轉(zhuǎn)載請(qǐng)注明出處
