三點彎曲與四點彎曲有什么區別？
來源：天氏庫力 發布日期
2018-05-30 瀏覽：
彎曲試驗是拉力機測試項目之一，主要有金屬行業彎曲試驗，非金屬行業彎曲試驗以及醫藥行業的彎曲試驗等。通常較多的一般是三點彎曲試驗，但是部分材料也需要做四點彎曲測試。那么三點彎曲和四點彎曲有什么區別呢？下面小編從不同的方面來為大家分析一下。
對于絕大部分彎曲試驗，一般有兩種加載應力方式，即三點彎曲和四點彎曲，不同的加載方式得到的抗彎強度亦不同，兩者加載方式各有優劣，三點彎曲試驗加載方式簡單，但由于加載方式集中，彎曲分布不均勻，某處部位的缺陷可能顯示不出來，達不到效果，四點彎曲試驗則彎矩均勻分布，試驗結果較為準確，但是壓夾結構復雜，工業生產中較少使用。
三點彎曲的定義：
三點彎曲試驗 是檢驗金屬?gòu)澢W(xué)性能的實驗方法，多用于檢測相關金屬材料產品的規格。將標本放在有一定距離的兩個支撐點上，在兩個支撐點中點上方向標本施加向下的載荷，標本的3個接觸點形成相等的兩個力矩時即發生三點彎曲，標本將于中點處發生斷裂。

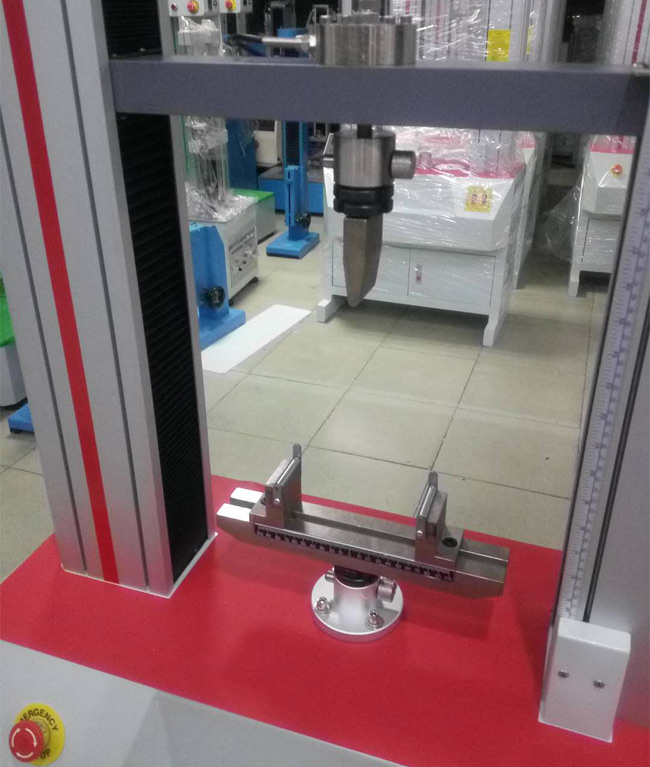

三點彎曲試驗
說明：三點彎曲試驗并不是測量骨干抗彎曲性能的最薄弱區，而是在標本上的感興趣區域。
四點彎曲的定義：
四點彎曲試驗是測量材料彎曲性能的一種試驗方法。將條狀試樣平放于彎曲試驗夾具中，形成簡支梁形式，支撐試樣的兩個下支撐點間的距離視試樣長度可調，試樣上方有兩個對稱的加載點。

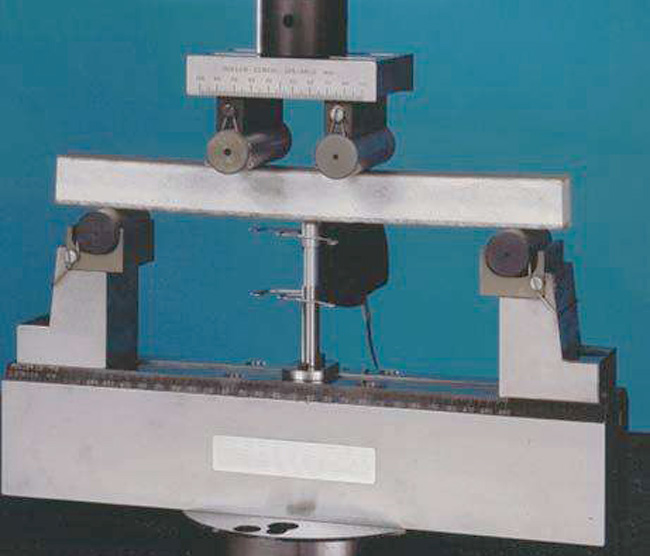

四點彎曲試驗
三點彎曲和四點彎曲由于加載方式和試樣形狀的不同，有著不同的抗彎強度計算公式，對于寬度為b,高度為h的矩形試樣：
三點彎曲公式：S=3FL/2bh2
四點彎曲公式：S=FL/bh2(美國標準)
