芳族聚酰胺紗線測試夾具如何選擇？
來源：天氏庫力 發布日期
2020-10-21 瀏覽：
芳族聚酰胺紗線（絲繩）是人工合成材料，單位重量的強度比鋼鐵高，因?yàn)閺?qiáng)度高的特性，找到用于拉伸測試的正確的夾具是很有挑戰性的。除了在夾具中的打滑，芳族聚酰胺紗線也表現出在夾面上的打滑，即一條絲和其它的絲打滑而分離。這種情況是很難檢測的，可能會導致夾面的損壞或者是不準確的測試結果。在本案例中，我們測量芳族聚酰胺紗線用我們的標準的氣動細繩和紗線夾具，并將測試結果與使用氣動芳族聚酰胺紗線和紗線夾具的測量結果比較看哪一個結果是更加準確和合適的。
本測試我們使用了TSKL-5KN雙立柱試驗機 ，配備5KN靜態力傳感器, 1.75KN氣動細繩和紗線夾具。試樣的標距長度設為250mm，橫梁的移動速度為250mm/min，使用全閉環伺服采集軟件iDearTest 旗艦版采集數據，采樣間隔50ms。為了檢查打滑，我們?cè)诮z的每一端粘貼了一個標記，并檢測帶條以檢測標記和夾具之間沒有相對移動。第二個試驗中，用2KN的氣動芳族聚酰胺紗線和紗線夾具換下1.75KN的紗線夾具。

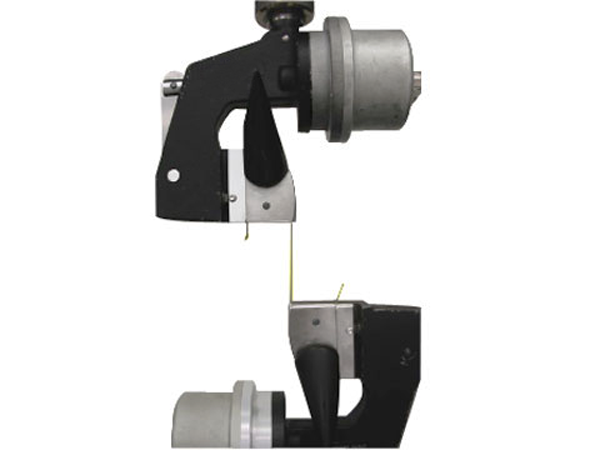

氣動細繩和紗線夾具
分析常規的和芳族聚酰胺紗線夾具的試驗結果的差異，常規夾具的細繩似乎在夾具內部有打滑，這意味著夾具內的細繩一個一個滑過，這樣就降低了試驗結果的準確性。當內部打滑發生時，顯而易見，細繩的強度就減弱了。為了克服這個問題，可能會采樣更高氣體壓力，但這樣可能會導致夾具損壞，同樣也會降低測試結果的準確性。

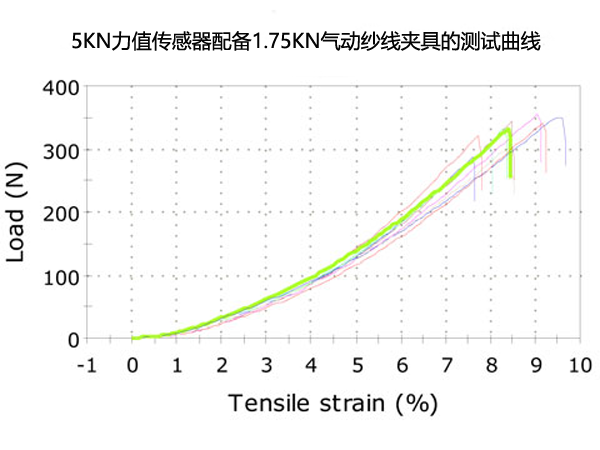

測試曲線圖
芳族聚酰胺紗線夾具沒有表現出內部打滑的跡象，因?yàn)閵A具表面經過獨特的表面處理，它們可以?shī)A持強度高的芳族聚酰胺紗線，限制了內部的打滑，并提供了高精度和穩定的測試結果。
